Las mediciones en cuadros eléctricos son esenciales para garantizar la seguridad, eficiencia y funcionamiento adecuado de los sistemas eléctricos. Estas mediciones se realizan para monitorear y verificar diferentes parámetros eléctricos como la corriente, el voltaje, la potencia, la energía y la resistencia. A continuación, se detallan algunos de los parámetros más comunes que se miden en un cuadro eléctrico y los instrumentos utilizados para estas mediciones:
Parámetros Comunes a Medir
Voltaje (V), Corriente (A), Potencia (W), Energía (kWh), Frecuencia (Hz), Factor de Potencia (PF), Resistencia (Ω), Temperatura (ºC)
Instrumentos de Medición
- Multímetro: Utilizado para medir voltaje, corriente, resistencia y, en algunos casos, frecuencia y continuidad.
- Pinza Amperimétrica: Utilizada principalmente para medir corriente sin necesidad de desconectar el circuito.
- Analizador de Redes: Mide y analiza diversos parámetros de la calidad de la energía, como el factor de potencia, armónicos, distorsión, etc.
- Watthorímetro: Utilizado para medir el consumo de energía eléctrica.
- Termómetro Infrarrojo: Para medir la temperatura de los componentes sin contacto directo.
- Osciloscopio: Utilizado para visualizar formas de onda de señales eléctricas.

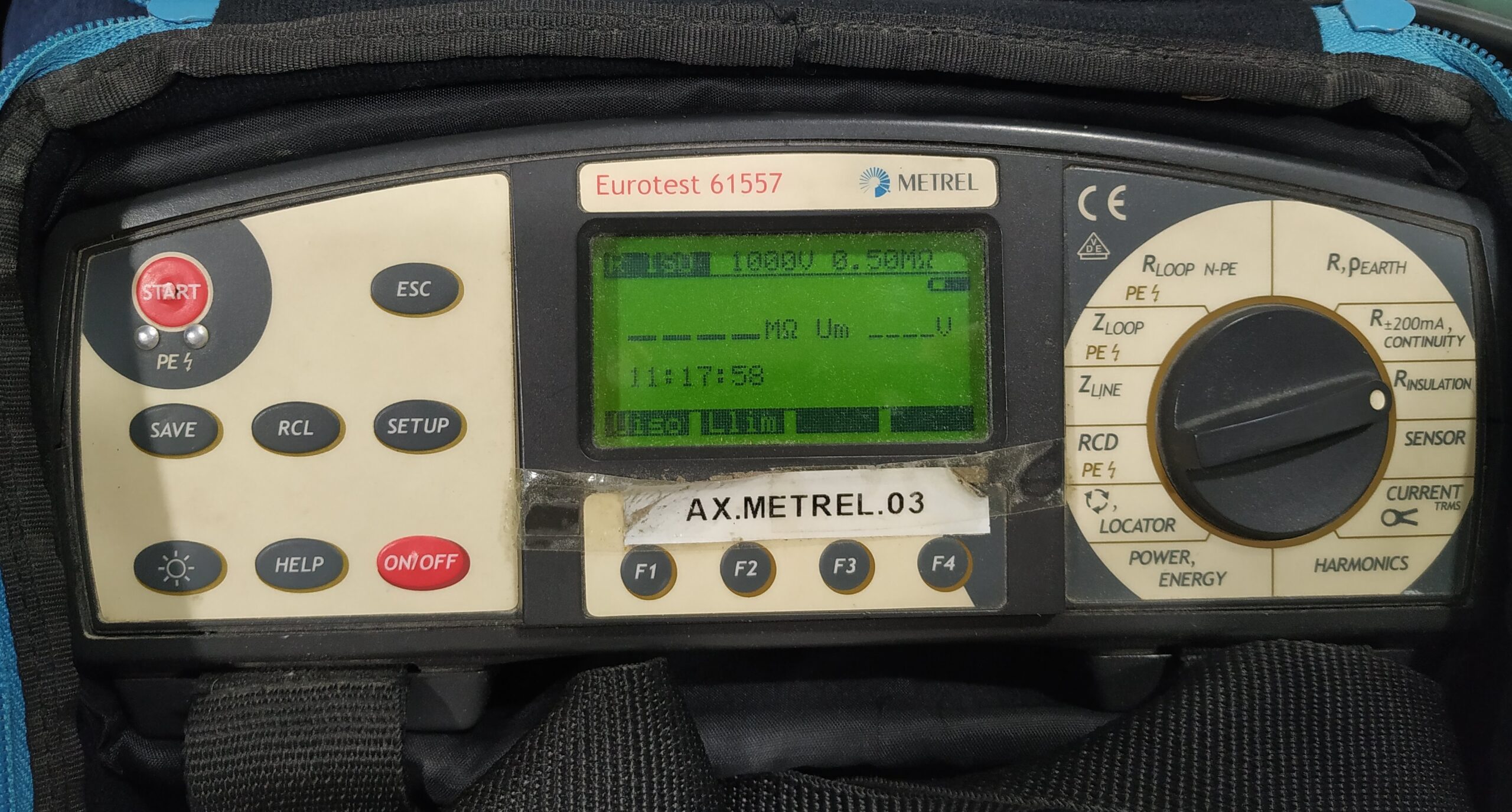

- Medidor de Aislamiento: Mide la resistencia de aislamiento entre conductores y tierra para asegurar que no hay fugas de corriente.
Procedimientos de Medición

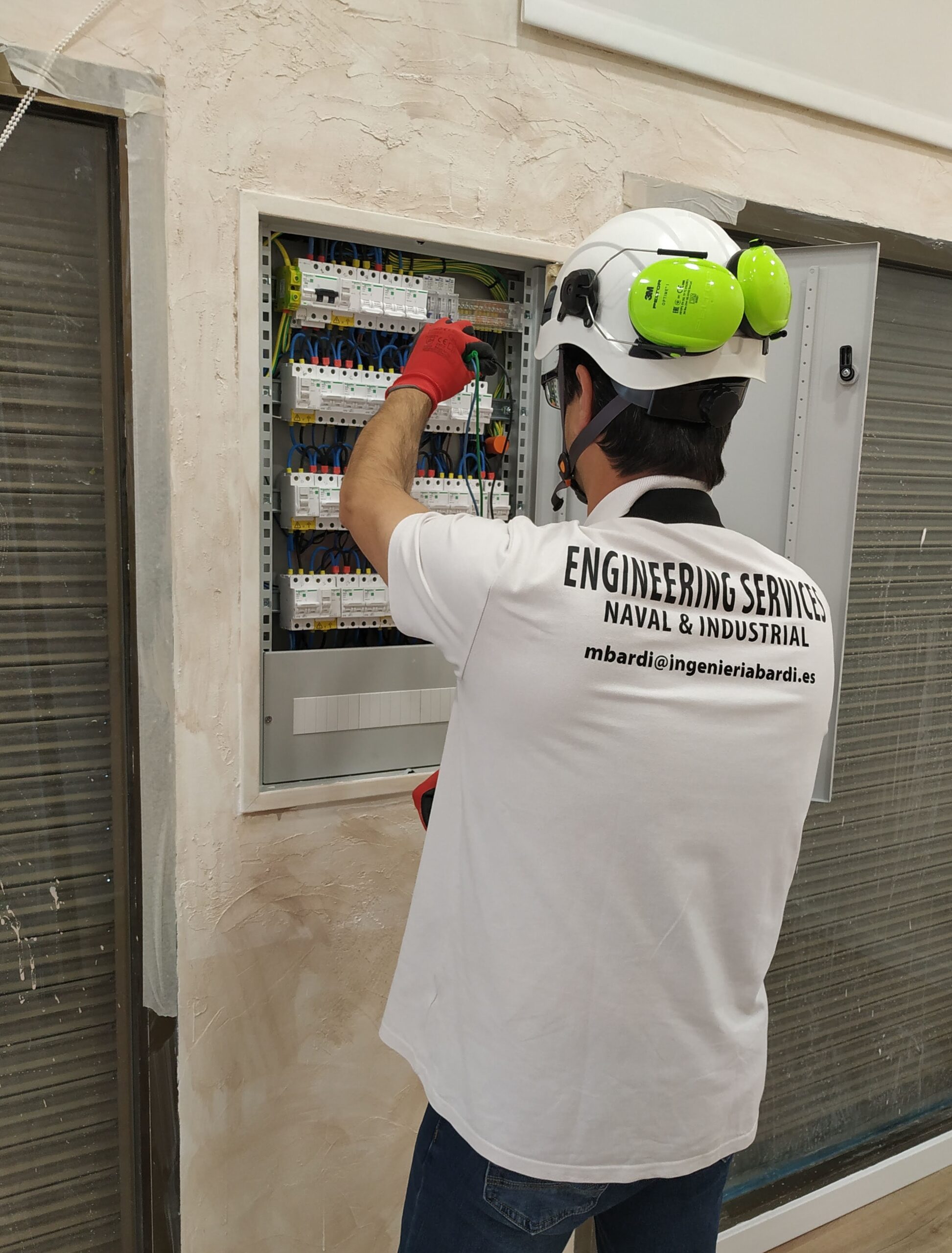

- Verificación Visual: Antes de realizar cualquier medición, se debe realizar una inspección visual del cuadro eléctrico para identificar posibles problemas como cables sueltos, conexiones quemadas o componentes dañados.
- Medición de Voltaje:
- Utilizando un multímetro, se selecciona la función de voltaje AC (corriente alterna) o DC (corriente continua) según corresponda.
- Se colocan las puntas de prueba en los puntos de medición correspondientes, generalmente en los terminales de entrada o salida.
- Medición de Corriente:
- Con una pinza amperimétrica, se selecciona el rango adecuado de corriente.
- Se abre la pinza y se coloca alrededor del conductor por donde circula la corriente.
- Medición de Resistencia y Continuidad:
- Se realiza con el multímetro en función de ohmios (Ω).
- Para continuidad, se verifica que el multímetro emita un pitido cuando las puntas de prueba se tocan entre sí o entre puntos conectados.
- Medición de Potencia y Energía:
- Se utilizan analizadores de redes o watthorímetros.
- Se conectan en serie con el circuito o se utilizan pinzas para medir sin desconectar.
- Análisis de Calidad de Energía:
- Con un analizador de redes, se evalúan armónicos, distorsión y otros parámetros que afectan la calidad del suministro eléctrico.
Seguridad en las Mediciones
- Siempre se deben usar equipos de protección personal (EPP) como guantes aislantes, gafas de protección y ropa adecuada.
- Verificar que los instrumentos de medición estén calibrados y en buen estado.
- Seguir los procedimientos de bloqueo y etiquetado (LOTO) para asegurar que los circuitos estén desenergizados antes de manipularlos.
- Mantener una buena distancia de seguridad y evitar trabajar solo.
Realizar mediciones precisas y seguras en cuadros eléctricos es fundamental para el mantenimiento y la operación eficiente de los sistemas eléctricos.
